恒睿一拖二全自动平面口罩机技术文本

浏览数量: 289     作者: 河南恒睿机械     发布时间: 2020-03-02      来源: 河南恒睿机械

一、设备概述

       PTC130S一拖二全自动平面口罩机由一台口罩本体机和二台耳带机组成,加入了自动传送带和连线机,设计除了提高生产效率、减低人工成本外,整机从入料、鼻线封边、裁切成品均为自动化作业,需一人操作。设备采用超音波焊接方式,样式美观、卫生、环保。全自动一拖二平面口罩机生产的耳带式平面口罩具有佩戴舒适,无压迫感,过滤效果好,契合人的脸型,可适用于医疗,电子,建筑等行业。

二、设备基本参数

1、设备型号:PTC130S;

2、设备尺寸规格:长×宽×高:5700mm×3600mm×1800mm(含一拖二外耳带设备)。

3、设备功能模块、平面布置图:

图片1_副本

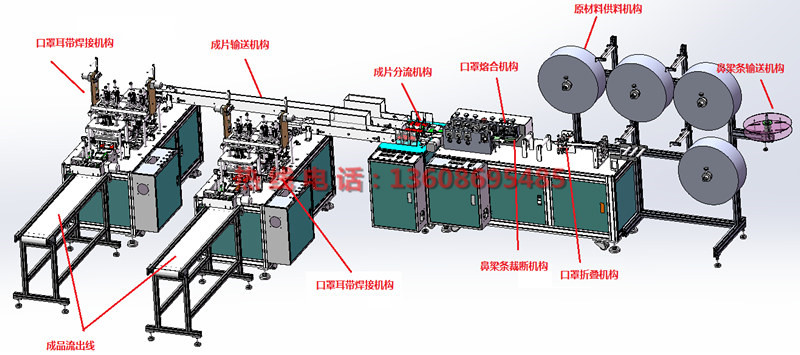

 平面口罩生产线一拖二设备功能布局图

4、可生产平面口罩尺寸规格:18×9cm(成人),15×9cm(儿童);

图片2_副本

5、设备生产速度:100PCS-130PCS/min;

6、机台特点:

6.1、整机从入料、鼻线封边、裁切成品均为自动化作业,需一人操作。

6.2、电脑PLC编程控制,伺服电机驱动,自动化程度高。

6.3、原材料自动张力控制,保证原材料张力均衡。

6.4、机架结构采用铝合金制作不生锈、易清洁、美观等特点。

6.5、稳定性高、故障率低、美观不生锈。

6.6、光电(光纤)检测原料,避免失误减少浪费。

7、可更换模具做儿童或成人、其他款(标准成人款),儿童的需定制。

8、生产口罩类型:可生产一至三层口罩。

9、动力系统:220V-50/60HZ。

10、设备总功率:12.5kW,实际使用功率小于12.5kW。

14、设备气压需求:0.5-0.7MPa。

三、主要元器件配置

图片1_副本_副本

注意知悉:根据市场的产品缺货情况,如无以上品牌的产品,将采用同等质量的产品置换,望理解支持。

四、随机工具清单

2_副本

五、易损件清单

3

六、随机技术文本

01

七、设备布置图如下

图片3_副本_副本
